Produkte: res-EnergieManager – elektronisches und hydraulisches Energiemanagement

Wärmepumpen und Luftwärmepumpen

Intelligentes Energiemanagement für außergewöhnlich effiziente Energieanlagen.

Der res-EnergieManager umfasst das hydraulische und regelungstechnische Wärmequellen- und Heizkreismanagement unserer Gebäude-Energiesysteme res-solAutark* und regelt in Heizungs- und Klimasystemen die reibungslose Zusammenarbeit der einzelnen Energieerzeuger, Energiespeicher und -verbraucher, sowie die benötigten Pumpen, Mischer und Ventile.

Bei unserem Gebäudeenergiesystem res-solAutark terra* sind dies beispielsweise die Wärmeenergiequellen PVT-Kombimodule res-PV++, die Erdwärmeanlage, die Wärmepumpe (Kältekreislauf), der Pufferspeicher sowie die Verbraucher Frischwassermodul und die Flächenheizung/Kühlung res-KlimaPaneele.

In unseren Energiestationen res-solWP-S integral und res-solWP-H integral** ist der res-EnergieManager zusammen mit einer Wärmepumpe in ein kompaktes Gehäuse integriert.
Wir haben die Energiestationen für unsere verbrennungsfreien Energiesysteme res-solAutark* entwickelt und optimal darauf abgestimmt.

Wärmepumpen res-solWP integral

Individuell konfigurierbar

Wenn bei großen Projekten sehr viel Energie erforderlich ist (beispielsweise für Schwimmbäder, Hotel- und Wellnessanlagen), kann unser res-EnergieManager individuell konfiguriert werden, er wird dann in einem separaten Schrank anschlussfertig montiert.

Grafik: Der Blick ins Innenleben der Energiestation zeigt unten hinten die Wärmepumpe und darüber die Hydraulik der res-solAutark Energiesysteme mit Pumpen, Mischern, Ventilen, Verteilern  und Wärmetauschern.
Foto: die kompakte geschlossene Energiestation.

*res-solAutark, res-solAutark terra sind unsere Gebäudeenergie-Systeme, die verbrennungsfreie und kostenlose Umweltenergie nutzen: von Sonne, Erde, Luft oder Eis. Wir empfehlen res-KlimaPaneele für unsere Energiesysteme res-solAutark air, terra, ice und multiQ sowie res-solSupport und res-sol Pool.
Mehr über unsere Energiesysteme für Gebäude und Schwimmbecken:

** res-solWP-S integral und res-solWP-H integral sind Energiestationen, die Sonne, Erde, Eis sowie Luft als Energiequellen nutzen. Diese sind unerschöpflich, emissionsfrei und kostenlos.
Mehr über unsere Energiestationen

res-EnergieManager: außergewöhnlich energieeffizient.

res Energiemanagement

Einfach ausgedrückt sorgt unsere Regelung dafür, dass Wärme- oder Kühlenergie immer da ankommen, wo sie gebraucht werden – und sie wählt immer die effizienteste Energiequelle des Systems aus (oder eine Mischung, wenn das noch effizienter sein sollte).

Alles bestens geregelt: die Regelungstechnik

Für das reibungslose Zusammenwirken der komplexen Abläufe im Hydraulikmanagement unserer Energiesysteme haben wir vor über 15 Jahren unsere Regelungstechnik geschaffen, die ständig weiterentwickelt, an neue „Hardware“ angepasst und verfeinert wird.

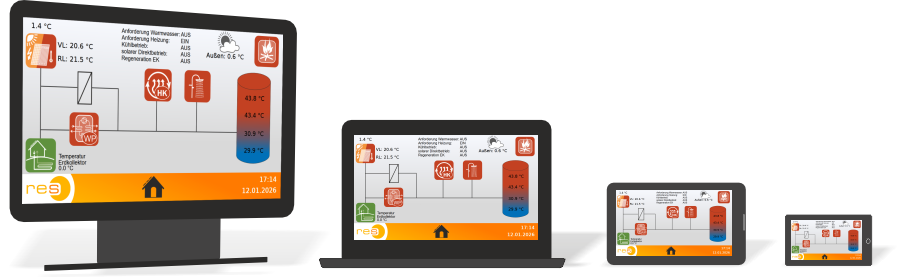

Unsere Regelung umfasst eine Schnittstelle zur komfortablen Anlagenüberwachung, Fernbedienung, für Datenlogging und Visualisierung. Auf dem Display der Wärmepumpe und im zugehörigen Onlineschema werden die wichtigen und relevanten Betriebsgrößen und Betriebszustände angezeigt. Über ein Benutzerkonto können die gewünschten Einstellungen im Onlineportal und über eine App vorgenommen werden.

Management der Wärmequellen und -verbraucher

Intelligente Regelung: automatisch energieeffizient

Beispiel res-solAutark terra:

Die integrierte Reglung entscheidet zuverlässig, welche Wärmequelle – bei res-solAutark terra sind dies die PVT-Kollektoren auf dem Dach und eine Erdwärmeanlage – gerade am effizientesten ist, ob die PVT-Modultemperatur direkt zur Speicherladung ausreicht, ob zusätzlich die Wärmepumpe gebraucht wird – oder ob evtl. eine Mischung aus Erd- und Solarwärme noch energieeffizienter wäre.
Und wenn gerade viel Wärme auf dem Dach ist, wird, auch ohne Anforderung für Wärmeenergie, der Pufferspeicher auf volle Temperatur erwärmt. Überschüssige Wärmeenergie der PVT-Kollektoren wird in den Erdspeicher geleitet wodurch dieser regeneriert wird. Ein besonders wirkungsvoller Synergieeffekt!
Die Regelung sorgt dafür, dass jeweils die richtigen Temperaturen für Heizung, Kühlung und Warmwasser zur Verfügung stehen und mischt die ideale Temperatur für Erdkollektor und Wärmepumpe.

Alle Infos über unsere Energiesysteme:

CO2-frei heizen res-sol-Autark terra

Mögliche Betriebsfunktionen ohne aktivem Wärmepumpenbetrieb:

  • Solar-Direkt-Nutzung über integrierten separaten Plattenwärmetauscher
  • Passive Kühlung in der Nacht über Solar – Abstrahlen der Wärme über unsere
    Kombimodule res-PV++
  • Passive Kühlung über zweite Solequelle*
  • Abtaufunktion (Antauen) der res-PV++ Kombimodule bei Schneebedeckung
  • Regeneration der zweiten Solequelle* für Wärme / Heizbetrieb
  • Regeneration der zweiten Solequelle* für Kühlung / Kühlbetrieb

Mögliche Betriebsfunktionen mit aktivem Wärmepumpenbetrieb:

  • Heizbetrieb über eine oder mehrere Wärmequellen (Mischbetrieb)
  • Aktive Kühlung in der Nacht über Solar – Abstrahlen der Wärme über unsere Kombimodule res-PV++
  • Aktive Kühlung über zweite Solequelle*

*Bei unserem Beispiel res-solAutark terra ist die zweite Solequelle ein Erdspeicher.

Effizientes Puffermanagement:

res Energiemanagement
Das Volumen des Pufferspeichers steht nur 1 X zur Verfügung.
Der res-EnergieManager bewirtschaftet es sorgsam, zieht daraus maximalen Nutzen und senkt den Energieverbrauch.

Im res-EnergieManager werden alle hydraulischen Komponenten unserer Gebäude-Energiesysteme zusammengeführt. Als Verknüpfungsmatrix zwischen den verschiedenen Wärmeerzeugern und -verbrauchern der Anlagen garantiert er ein effizientes Puffermanagement bei der Beladung und Entladung des Puffers.
Exakt dosierter Durchfluss minimiert Verwirbelungen. Der res-EnergieManager sorgt für eine maximale und damit sparsame Nutzung des Puffervolumens.
Die konsequente Entladung des Puffers durch Heizkreise, Warmwassererzeugung oder sonstige Verbraucher ist für eine erfolgreiche Pufferbewirtschaftung äußerst wichtig:
der Puffer bleibt oben warm und wird unten möglichst weit abgekühlt.
Zu diesem Zweck werden sämtliche Pumpen der Verbraucher und der Erzeuger auf Spreizung drehzahlgeregelt. So wird weder zu viel noch zu wenig Durchfluss aus dem Speicher entnommen bzw. zugeführt. Bei dem so optimierten Durchfluss werden starke Verwirbelungen stets vermieden und somit Wärmeverluste minimiert!
Der res-EnergieManager sorgt dafür, dass immer nur tatsächliche Wärmeüberschüsse in den Puffer gelangen und hält dadurch die Strömungen darin gering. Um die Wärmeenergie bei einer Wärmeanforderung schnellstmöglich zum Ziel (Verbraucher) zu transportieren wird der Puffer zunächst umgangen. Erst wenn der Verbraucher gesättigt ist, gelangt die überschüssige Wärme in den Puffer.
Gleichzeitig dient der Energiemanager als hydraulische Weiche.

Zahlen, Fakten, Daten

Einsatzgebiete unseres elektronischen und hydraulischen Wärme-Managements

Überzeugende Eigenschaften

Der in unser neu entwickeltes Kompaktgerät integrierte res-EnergieManager ist standardmäßig für bis zu zwei Wärmequellen*, bis zu zwei Heizkreise, ein oder mehrere Pufferspeicher und unser res-Frischwassermodul ausgelegt, die direkt an der Kompaktwärmepumpe angeschlossen werden können – außenliegende Armaturen sind daher nicht notwendig.
Wird ein dritter Heizkreis benötigt, wird dieser außerhalb des Wärmepumpengehäuses ergänzt.

Die Vorkonfektionierung im Werk führt zu einer hohen Fertigungsqualität und Montagesicherheit. Zudem wird die Montagezeit auf der Baustelle minimiert.

*Mögliche Wärmequellen:

Neben unseren PVT-Kombimodulen kann als weitere Wärmequelle z.B. Geothermie, Aqua-Thermie, ein kaltes Nahwärmenetz, Außenluft oder ein Eisspeicher angeschlossen werden. Die Anschlüsse und das zugehörige Quellenmanagement sind bereits vorhanden.

Spätere Erweiterung möglich

Auch die spätere Nachrüstung einer zweiten Wärmequelle ist möglich, z.B. in unserem Energiesystem res-solSupport, welches vorläufig z.B. eine bestehende Gasheizung oder einen wassergeführten Holzofen unterstützt und diese später durch andere Wärmequelle ersetzt werden sollen.

Foto rechts: Ein perfektes Duo bilden unsere PVT-Module res-PV++ und die res-solWP-S und-H integral Wärmepumpen.  In allen unseren Energiesystemen res-solAutark kommen unsere PVT-Kombimodule res-PV++ zum Einsatz. Die Umweltenergiekollektoren wurden als Wärmequelle der Wärmepumpenanlage entwickelt. Der Vorlauf und der Rücklauf des Modulfeldes wird direkt oben am Kompaktgerät angeschlossen.

Projektspezifisch konfigurierbar

Für große Projekte mit hohem Wärmebedarf wie Hotelanlagen und Schwimmbäder, sind individuelle Lösungen selbstverständlich möglich, dann wird der res-EnergieManager in einem separaten Schrank installiert, wie bei der Anlage im Foto links: sie versorgt ein Gebäude mit ca. 600 m² Fläche sowie einen Ganzjahrespool und besteht aus 2 Wärmepumpen (res-solWP MAX LoQ F21), (Links und rechts im Bild), 56 res-PV++ Modulen und einem Erdkollektor mit 30 kW Entzugsleistung.



Gas- und CO2-freie Heizung

Vorteile auf einen Blick

Für Kundinnen und Kunden

  • platzsparend zusammen mit der Wärmepumpe in kompaktem Gehäuse integriert
  • beinhaltet das gesamte Wärmequellen- und Heizkreismanagement, sowohl hydraulisch als auch regelungstechnisch (Pumpen, Mischer, Ventile, Plattenwärmetauscher, …)
  • für ein 100 % regenerativ betriebenes Energiesystem (CO2 – freie Heizungsanlage ohne Verbrennung)
  • standardmäßig für bis zu zwei Heizkreise
  • Erweiterung um weitere Heizkreise außerhalb des Gehäuses möglich
  • Anschluss an alle gängigen Heizungsanlagen zur Warmwassererzeugung möglich
  • standardmäßig für bis zu zwei Wärmequellen (Wärmequellen auch nachträglich ergänzbar)
  • unkomplizierter Service durch Fernwartung und Verwendung von marktüblichen Bauteilen
  • im Werk maximal vorkonfektioniert, minimierte Montagearbeit und Montagekosten
  • für alle Gebäudeenergie-Systeme von res
  • Anlagenvisualisierung für Browser und App (Android™, Apple iOS™)
  • Datenlogging über CAN-Bus oder DL-Bus
  • individuelle Konfiguration möglich

Vorteile bei Planung, Installation und Montage

  • die komplette Wärmegewinnung kommt aus einer Hand
  • die Wärmeübergabe erfolgt im Heizungssystem mit bis zu 3 definierbaren Temperaturniveaus
  • an allen Komponenten stehen marktübliche Anschlusspunkte zur Verfügung, d.h. sie können mit Standardmaterial und -werkzeug montiert, angeschlossen und verbunden werden
  • aufgrund unserer langjährigen Erfahrung stehen wir in allen Phasen des Projekts unterstützend zur Verfügung – Planung, Dimensionierung, Montage und Leitungswege, Inbetriebnahme und Betreuung der laufenden Anlage
  • optimierter Service durch online Fernzugriff durch unsere Techniker
  • Ereignisgesteuerte Benachrichtigung per E-Mail
  • langjährig erprobte Regelungstechnik für alle wärme- und stromführenden Komponenten mit Onlinezugang zur Anlagenüberwachung
  • standardmäßiger Bestandteil aller Gebäudeenergie-Systeme von res
  • individuelle Konfiguration möglich

Technische Daten

Netzanschluss: 400 V / 3 ~ / 50 Hz
Absicherung, träge: 20 A
Max. Betriebsdruck Heizungswasser: 10 bar
Max. VL-Temperatur Heizungswasser: 62 °C
Volumenstrom Sole: 5,4 m³/h bei Volllast (min. 2,0 m³/h)
Max. Betriebsdruck Sole: 3 bar
Min. Temperatur Sole-Eintritt: -8°C
Max. Temperatur Sole-Eintritt: Solar direkt (ca. 75°C)
Volumenstrom Heizungswasser: 0,5 bis 2,0 m³/h
Anschluss Heizung VL-RL: Kupfer D22
Anschluss Sole VL-RL: Kupfer D28

Mögliche Eingänge der Regelungstechnik (Kompatibilität):
• PT1000
• KTY (1 kΩ, 2 kΩ)
• PT100
• PT500
• Ni1000TK5000
• Ni1000
• NTC, Raum-, Strahlungs-, Feuchte- Regensensor
• Impulse max. 10 Hz
• Spannung bis 3,3 V
• Widerstand 1 – 100 kΩ
• digital
• 0-10 V

Ausgänge der Regelungstechnik:
• Relaisausgänge, davon zwei wahlweise als potentialfreier Umschaltkontakt
• Multifunktionsausgänge wahlweise 0 – 10 V, PWM, Relais (z.B. mit HIREL22)

Schnittstellen:
• CAN-Bus
• ModBus TCP/IP
• Datenleitung
• Ethernet (RJ45) (netzwerkfähig, bedienbar über Internetbrowser und App)
